Нагрузочный сосуд голова, концы резервуара
Описание
21 эллиптическая фланцевая и накладная голова резервуара
Эллиптическая головка резервуара 2:1 изготавливается так, чтобы иметь определенную форму вместо определенного радиуса блюда или радиуса сустава.Радиус блюда составляет приблизительно 90% диаметра, а радиус сустава составляет приблизительно 17% диаметраЭллиптические фланцевые и пластинчатые головки 2:1 соответствуют требованиям ASME.
Наши головы.
Наши головки производятся исключительно в процессе холодного формования, что дает основное преимущество, что мы всегда можем предложить конкурентоспособные цены, даже для небольших заказов.Второе преимущество - высокая гибкость в процессе производстваМы можем изготовить ваш желаемый диаметр с точностью до миллиметра.
Качество, точность и ноу-хау
Мы являемся ведущим производителем высококачественных холодноформированных голов и концов для посуды, мы поставляем различные виды продукции от малых предприятий до глобальных корпораций.
Спецификации:
| Марка: |
GLM |
| Диаметр: |
89-10000 мм |
| Толщина: |
2 - 300 мм |
| Соотношение уменьшения: |
около 10% |
| Материал: |
Углеродистая сталь, нержавеющая сталь, дуплекс, супердуплекс, алюминий, никель и никелевые сплавы, медь и медные сплавы, титан и его сплавы, цирконий и все комбинации облицованных материалов. |
| Способ формирования: |
Горячая формация, холодная формация |
| Обработка поверхности: |
Песочница, огурцы, масла, очистка |
| Проверка: |
UT,RT,MT,PT,TOFD. |
| Применяемый стандарт: |
ASME,PED и GB |
| Сертификат: |
ISO9001, ISO45001, OHSAS18001 |
| Применение: |
Например, нефть, химическая промышленность, сохранение воды, электроэнергия,
котлы, машиностроение, металлургия, санитарное строительство и т.д.
|
| Пакет: |
Деревянные чехлы, деревянные поддоны, стальные поддоны или по требованию клиента |
| Специальный продукт: |
Доступно |

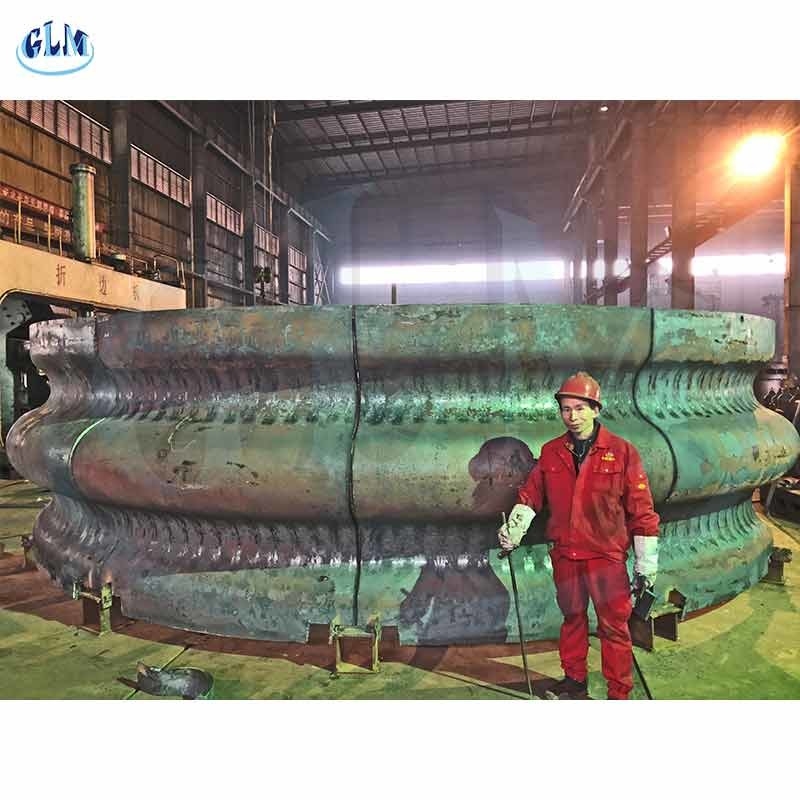

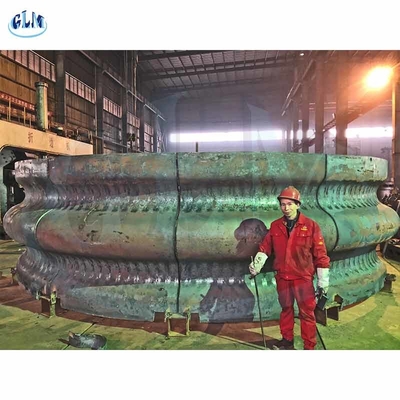

Нагнетательные сосуды Эллиптическая голова Изображение продукта
Информация о пакете
Часто задаваемые вопросы
1Какую информацию я должен предоставить при запросе?
Спасибо за вопрос. Если у вас есть чертежи, мы будем полностью соответствовать производственным чертежам. Если у вас нет чертежа, вы можете сказать мне данные продукта.Есть несколько важных данных., такие как материал, тип головки ((У нас есть эллиптическая голова, полусферная голова, гладка, плоская голова и т. д. ), диаметр, толщина, специальные допуски или требования.Мы можем сделать чертежи в соответствии с вашими требованиями, и вы подтвердите, что окончательные чертежи продукта.
2. какая поверхностная обработка продукта?
Спасибо за ваш вопрос. для продукции из углеродистой стали мы используем пескоструйную очистку поверхности продукции. для продукции из нержавеющей стали мы используем кислоту для удаления поверхности масла и примесей.
3Как вы обеспечиваете качество продукции?
Спасибо за ваш вопрос.Наш производственный персонал обучен через национальный отдел качества, и получить соответствующий сертификат, с многолетним опытом производства и проектирования.Сварка должна пройти рентгеновскую проверку, чтобы убедиться, что нет дефектов..
4Вы можете помочь нам сопоставить связанные продукты?
Наша компания также окружена множеством вспомогательных предприятий, таких как фланцы, котлы, нефтеперерабатывающее оборудование и т.д.Мы поможем вам найти продукцию самого высокого качества по самым низким ценам..
